Determinări in situ și în laborator
Verificare grad de compactare
Verificarea gradului de compactare este procedura tehnică prin care se determină nivelul de îndesare al terasamentelor, umpluturilor sau straturilor rutiere după executarea compactării. Rezultatele confirmă respectarea cerințelor din proiect și din normativele în vigoare pentru calitatea execuției.
- Determinări in situ pe șantier
- Trei metode de determinare disponibile
- Încercări Proctor în laborator
Metode de verificare a gradului de compactare
Realizăm determinări ale gradului de compactare prin metode in situ pe șantier și prin încercări în laborator. Combinația celor două abordări asigură un control complet al calității terasamentelor, umpluturilor și straturilor stabilizate.
Lista completă — 7 tipuri de determinări
- 1.Determinare Proctor normal — Încercare în laborator pentru stabilirea densității maxime uscate și a umidității optime de compactare, în condiții standard.
- 2.Determinare Proctor modificat — Încercare Proctor cu energie de compactare mărită, aplicabilă pentru materiale supuse la solicitări mari, cum sunt straturile rutiere.
- 3.Determinarea umidității — Determinarea conținutului de apă al probelor, necesară pentru calculul gradului de compactare și pentru corelarea cu curba Proctor.
- 4.Determinarea granulozității prin cernere — Analiza compoziției granulometrice a materialului, esențială pentru caracterizarea și clasificarea acestuia.
- 5.Determinare grad compactare prin metoda cu ștanța — Determinare in situ a densității pământului prin metoda cu ștanță, cu calcul al gradului de compactare raportat la valoarea Proctor.
- 6.Determinare grad compactare prin metoda cu folia — Determinare in situ a densității pământului prin metoda cu folie de material plastic, cu calcul al gradului de compactare.
- 7.Determinare cu placa dinamică — Determinare rapidă a modulului dinamic de deflecție Evd cu deflectometrul dinamic ușor LWD tip HMP, indicator al capacității portante.
Comparație între metodele de determinare
Cele trei echipamente principale utilizate pentru determinări in situ au caracteristici distincte:

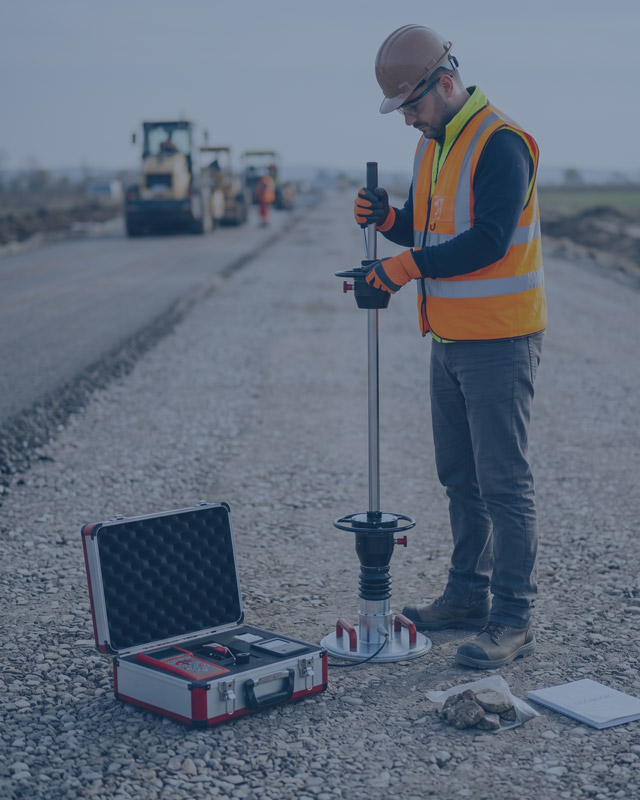

- Placa dinamică (LWD) — Metodă rapidă, cu rezultat în aproximativ 2 minute per punct. Măsoară modulul dinamic de deflecție Evd. Permite verificări multiple pe zone extinse. Datele se transferă digital, cu poziționare GPS.
- Placa Lukas — Metodă statică, aplicabilă pentru verificarea compactării solului, straturilor de piatră sau balast, patului trotuarelor și umpluturilor din fundații. Determină modulul de deformație liniar.
- Pârghia Benkelman — Deflectometru specific pentru drumuri, utilizat la determinarea capacității portante a structurilor rutiere suple și semirigide. Măsoară deflexiunea, exprimată în sutimi de milimetru.
Alegerea metodei depinde de tipul lucrării, de scopul verificării și de cerințele proiectului.
Întrebări frecvente
Ce înseamnă gradul de compactare?
Gradul de compactare este raportul procentual dintre densitatea uscată efectivă a materialului compactat și densitatea uscată maximă determinată în laborator prin încercarea Proctor. Exprimă cât de bine a fost îndesat materialul față de compactarea optimă posibilă, în condiții standard.
Ce diferență este între placa dinamică și placa Lukas?
Placa dinamică aplică o încărcare de tip impact și măsoară modulul dinamic de deflecție rapid, în aproximativ 2 minute. Placa Lukas aplică încărcare statică crescătoare și determină modulul de deformație liniar. Placa dinamică este preferată pentru verificări multiple; placa Lukas oferă valori de referință pentru dimensionare.
Când se verifică gradul de compactare pe șantier?
Verificarea gradului de compactare se efectuează după executarea lucrărilor de terasamente sau după compactarea fiecărui strat de umplutură. Frecvența verificărilor este stabilită de proiect și de reglementările tehnice aplicabile. Pentru straturile rutiere, verificările se fac și pe parcursul execuției pentru controlul continuu al calității.
Cât durează o determinare cu placa dinamică?
O determinare individuală cu placa dinamică durează aproximativ 2 minute la punctul de măsurare. Timpul total pentru un șantier depinde de numărul de puncte de verificare stabilite de proiect. Echipamentul permite transferul rapid al datelor prin USB, cu poziționare GPS pentru fiecare punct.
Ce valori trebuie să aibă gradul de compactare?
Valorile minime ale gradului de compactare sunt stabilite de proiect și de normativele aplicabile, în funcție de tipul lucrării și de stratul verificat. Pentru terasamente rutiere, valorile uzuale sunt de peste 95% raportat la Proctor normal sau modificat, în funcție de solicitările previzionate pentru stratul respectiv.
